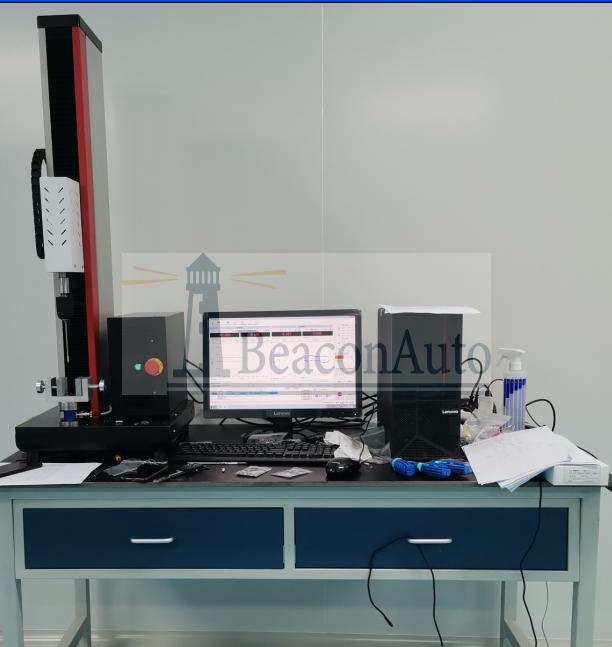

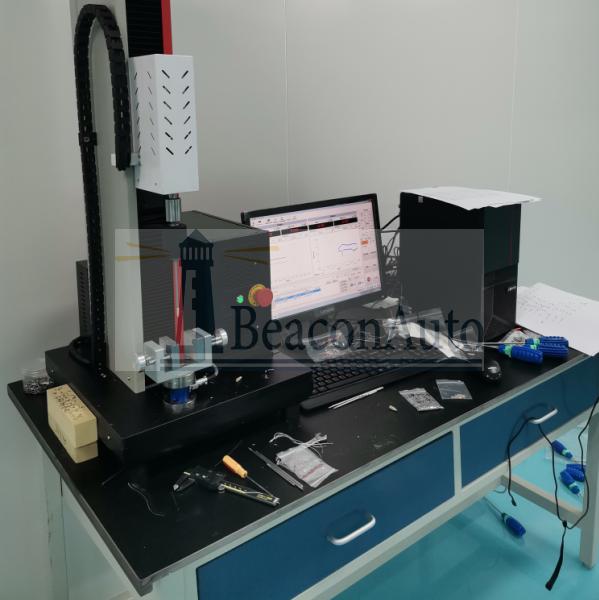

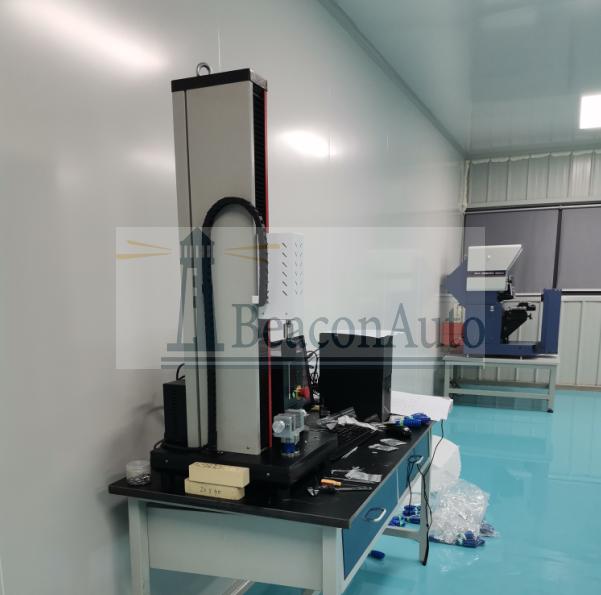

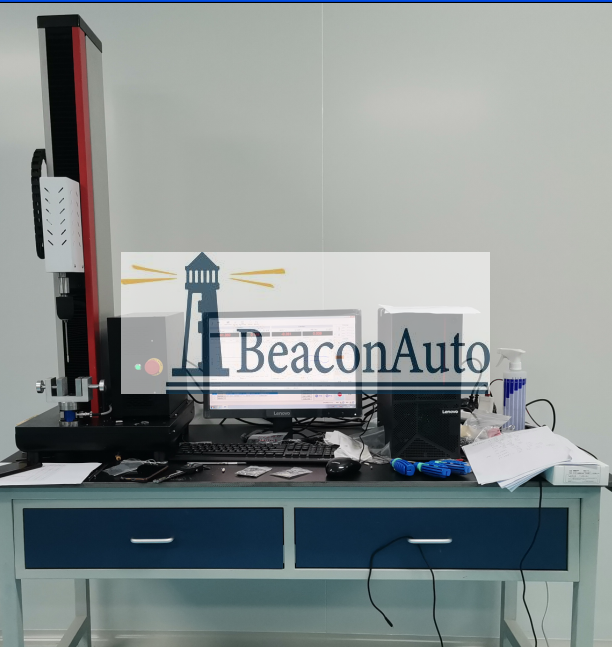

金屬脊柱螺釘綜合測試系統
關鍵詞：接骨螺釘綜合測試系統，骨接合植入物金屬接骨螺釘旋入旋出扭矩測試儀，
金屬脊柱螺釘綜合測試系統產品簡介
醫用接骨螺釘是骨折內固定的醫療裝置之一，可用金屬材料，如不銹鋼、鈦合金、鈦鎳 記憶合金制作；也可以用無機非金屬材料，如氧化鋁陶瓷等制作；還可用有機高分子材料， 如聚甲基丙烯酸甲酯制作。它具有良好的生物相容性，植入體內無毒性反映，多年來各國的 材料學家和臨床醫學家一直在進行研究，它對骨組織的生長無明顯不良反應，對松質骨是一 種理想的內固定物。
金屬脊柱螺釘綜合測試系統是根據金屬接骨螺釘性能要求，量身定 做的一款多功能復合型測試設備，可用于進行螺釘旋動扭矩測試、自攻力測試、軸向拔出力 測試、扭轉性能測試等接骨螺釘相關性能測試。參照國家標準和相關國際標準設計，符合各 項標準規定，并且實現功能的高度集中。
接骨螺釘供骨科手術時作骨折內固定用，在骨折處理和重建外科中頗具幫助。適用于不 同螺紋型式(深螺紋、全螺紋、半螺紋)、不同標稱直徑(HA/HB1.5-8.0mm)、不同用途(皮質骨 螺釘、松質骨螺釘、空心螺釘)。旋入扭矩是用于避免螺釘在旋入過程中的斷裂，并且確保醫 生很容易的旋入螺釘?shù)闹匾獏?shù)。旋入扭矩應遠小于接骨螺釘和配套螺絲刀的扭轉屈服強度。 旋出扭矩是用于避免螺釘在旋出過程中的斷裂，并且確保醫生很輕松地旋出螺釘?shù)闹匾獏?shù)。 旋出扭矩應遠小于接骨螺釘和配套落實到的扭轉屈服強度。
接骨螺釘性能測試儀是根據客戶要求，量身定做的一款多功能復合型測試設備，可用于 進行螺釘旋動扭矩測試、自攻力測試等接骨螺釘相關性能測試。
金屬脊柱螺釘綜合測試系統重要功能
測量金屬接骨螺釘?shù)?/span>Z大斷裂扭矩和斷裂扭矩角。
夾具：接骨螺釘測試夾具需根據客戶產品訂制 根據試樣類型，前端采用專用卡盤夾持試樣外圓，后端設計夾具頂桿形狀和試樣中心孔一致（配置非標用卡盤工裝）；調整移動座位置使夾具頂桿與試樣完全套入并對中，然后即可編輯方案開始試驗求得所需扭力。根據試樣種類和尺寸，設計不同尺寸規格的夾具頂桿。
→用于骨螺釘扭矩性能、骨螺釘斷裂扭轉角、骨螺釘軸向壓力性能測試及研究(金屬接骨螺釘、 可吸收骨螺釘、自攻骨螺釘、髓內釘?shù)?。
→不同螺紋型式骨螺釘扭矩性能測試及研究(深螺紋及淺螺紋、全螺紋及半螺紋、對稱及不對 稱螺紋)。
→不同螺紋代號和標稱直徑骨螺釘扭矩性能測試及研究(HA/HB/HC/HD1.5-8.0mm)。
→不同用途骨螺釘矩性能測試及研究(皮質骨螺釘、松質骨螺釘、V 形髓內釘、三葉形髓內釘、 空心螺釘)。
→不同旋動形式骨螺釘矩性能測試及研究(一字槽、十字槽、內六角、四方槽、內三角、梅花 形)。
→不同頭部型式骨螺釘矩性能測試及研究(錐形頭部、球形頭部、半圓形頭部、四方形頭部)。
→不同材質骨螺釘扭矩性能測試及研究(不銹鋼接骨螺釘、可吸收骨螺釘、聚交酯共聚物、L- 丙交酯樹脂、乙交酯樹脂、L-乳酸樹脂、剛性聚氨酯泡沫塑料、水解降解聚合物樹脂、共聚 物)。
金屬脊柱螺釘綜合測試系統重要特點
→人體工程學設計，機宜人、人適機，符合人-機-環境系統，高效、健康、舒適、安全。
→高剛性、高穩定性、無振動沖擊，流線型載荷機架，機架尺寸可定制。
→高精度對稱性扭矩傳感器，線性寬，穩定性好，保證扭矩載荷的測試精度。
→高速率、低振動、免維護、靜音型交流伺服電機驅動系統。
→內置以太網接口；即停即行功能；操作靈活、隨意切換。
→電路板采用光電隔離設計，抗干擾能力強。
→擁有多種完善的試驗夾具，快速更換；可選環境系統和應變式扭轉計。
→寬泛的扭轉測試速度，1r/min～30r/min 內任意選擇。
→內置式全數字閉環、多通道、多功能、易操控的Bab103 扭轉試驗測控軟件；多種標準方 法（國標、國軍標、英標、美標、德標、日標、意標、俄標、法標、澳標、歐標等/GB、GJB、 ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→扭矩載荷自動控制、自動保持、循環控制及自編程控制等多種控制方式。
→Z大扭矩和Z大斷裂扭轉角測試,旋入扭矩測試，骨螺釘斷裂位置測試，骨螺釘扭轉屈服強 度測試。
→扭矩和扭轉角自動跟蹤測量，實時顯示試驗曲線、扭矩值、扭轉角、扭轉速度。
→試驗過程的自動控制，扭矩、應力、變形、扭轉角度全閉環控制、顯示，全鍵盤輸入操作 和控制模式智能設置系統。
→控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。
→過程再現和數據再分析、曲線放大、比較、遍歷，曲線可自由放大和縮小。
→多曲線同時顯示(扭矩-時間曲線、扭矩-扭角曲線、角度-時間曲線等），坐標自設，滿度 自調節。
→操控軟件，采用模塊化、開放式編程、個性化設計，可自行調整。
→標準模塊：權限管理模塊、試驗模塊、控制模塊、分析模塊、查詢模塊、輸出模塊等。
→靈活的 Excel 或 Word 報告格式，可選擇、指定、排序、單獨、合并、多類型輸出。
→操作提示和向導功能。
→網絡數據庫管理，可與多家聯網公司直聯。
→試驗結束自動返回，智能、高效、快捷。
→多重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；操作提示向導 保護；試驗結束自動保護等。
金屬脊柱螺釘綜合測試系統重要配置：
1. 高剛性、高穩定性、無振動沖擊、流線型 1.2 倍載荷機架 一臺；
2.日本松下伺服電機 2 臺；
3.日本松下伺服驅動器 2 套；
4.美國 Interface 高精度雙向扭矩傳感器 10N.m1 只;
5.美國 Interface 高精度負荷傳感器 1000N 1 只
6.電源線、數據線各 1 根
7.試驗工具 1 套（樣塊夾持工裝：V 型夾持塊 1 套、平板夾持塊 1 套。左右可調節位 置）
8.扭轉附具 1 套 （夾持骨釘螺絲刀附具 1 套）
9.說明書、合格證、軟件使用說明書、裝箱單各 1 份
10.采集系統 2 套；
11.接骨螺釘旋入旋出、自攻性能試驗機控制軟件 1 套 設備建議書 版本：A A 版
12．20 級 40 級聚氨酯塊（180×120mm 各 1 塊）
13.聯想品牌商務計算機 1 臺
14.聯想品牌液晶顯示器 1 臺
15.惠普噴墨打印機 1 臺
→ 特制專用骨螺釘夾具 1 1 套；
工裝根據產品確定（可見備注） ） ，具體參考標準 T YY/T 0662-2008 ； 螺釘螺紋 HA 、 HB 、C HC 可參考醫療器械行業標準 Y YY 0018-2016 螺釘頭部旋動部分參考產品圖紙
接骨螺釘規格（螺紋類型可參考標準 Y YY 6 0018-2016 中 中 1 4.1 的內容
JB/T9370-1999《扭轉試驗機技術條件》
JJG269-2006《扭轉試驗機檢定規程》
GB2611-2007《試驗機通用技術要求》
YY/T0345.1-2011《外科植入物 金屬骨釘》
YY/T0591-2011《骨接合植入物 金屬帶鎖髓內釘》
YY 0018-2016 骨接合植入物 金屬接骨螺釘；
YY/T0019.1-2011 髓內釘系統 第 1 部分：橫截面為三葉形或 V 形髓內釘
YY/T0662 不對稱螺紋和球形下表面金屬的金屬接骨螺釘 機械性能要求和試驗方法；
YY/T0509 生物可吸收內固定板和螺釘?shù)臉藴室蠛蜏y試方法；
YY/T1506-2016 金屬接骨螺釘旋動扭矩試驗方法；
YY/T0662-2008 外科植入物 不對稱螺紋和球形下表面金屬的金屬接骨螺釘 機械性能要求和
試驗方法
YY/T 1504-2016 外科植入物 金屬接骨螺釘 軸向拔出力試驗方法
YY/T1505-2016 外科植入物金屬接骨螺釘自攻性能試驗方法；
YY0018-2008 骨接合植入物 金屬接骨螺釘,
YY 0346 金屬股骨頸固定釘；
YY/T0727.1-2009 外科植入物 金屬髓內釘系統 第 1 部分:髓內釘
YY/T0509-2009(ASTM F2502) 生物可吸收內固定板和螺釘?shù)臉藴室蠛蜏y試方法
ISO 6475 外科植入物.帶有不對稱螺紋和球形下表面的金屬接骨螺釘.機械要求和試驗方法
ISO5835 外科植入物.不對稱螺紋的六角頭球面頸金屬骨螺釘
GB/T13810-2017；GB/T19701.2-2016；GB 4234.1-2017；
YY/T0661-2017；YY/T1576-2017；YY/T0640-2016；YY 0341-2009；YY/T0727.1；
YY 0605.12-2016；YY 0605.9-2015；YY/T0605.5；YY/T0605.6；YY/T0605.7；YY/T0605.8；
ASTM F116 《醫療用螺絲刀》
ASTM F543 金屬醫用骨螺釘通用要求和測試方法
ISO9268 外科植入物.具有錐形下表面頭部的金屬接骨螺釘尺寸
DIN ISO 5832；ISO 9268；ISO 5833；ISO 6475；ASTM F2502；ASTM F543；ASTM F116；
金屬脊柱螺釘綜合測試系統主要技術參數：
1.單位：N?m
2.分辨率： 0.001N.m
3..扭矩量程：0-10N.m
4.扭矩傳感器精度等級：小于 0.5%F.S.
5.速度精度：±0.01mm/min
6.軸向力傳感器： 2000N（兼顧軸向拔出力試驗）
7．壓力傳感器精度等級：小于 0.5%F.S.
8. 壓力傳感器分辨力：0.001N
9．線性位移傳感器：量程范圍 50m 以上
10.位移傳感器精度等級：小于 0.5%F.S.
11.位移傳感器分辨力：0.01mm
12.扭轉角傳感器：99999°
13.扭轉角精度：±0.2°
14. 扭轉速度：1r/min～30r/min 內任意選擇
15.有效行程：500±10mm （可根據需求加高）
16.扭矩分辨力 1/±1000000F.S
17.扭矩示值相對誤差 ≤±0.2%；
18.扭轉角分辨力 0.001°
19.扭轉角速度相對誤差 設定值的±0.5%以內
20.兩夾頭同軸度 ≤￠0.2mm
21.機器功率 ≈0.4kW
22.電源電壓 ～220V±10% 50Hz（須可靠接地）
金屬脊柱螺釘綜合測試系統產品特點：
1.功能多樣化，可實現一機多能，一機多用
2.人性化界面設計，操作簡便易行
3.工業外觀設計，美觀大方，注重用戶體驗
4.專業高性能控制系統控制雙電機協調動作
5.進口定制高靈敏度荷重元，進口絲杠確保精確位移
6.專業夾具適用不同測試模式
7.簡單易操作，高度簡化的控制系統將一切繁瑣設置放在后臺完成，一鍵式啟動
8.多組曲線繪制模式，更容易掌控測試過程
9.接骨螺釘性能測試儀采用全中文操作及顯示界面，顯示信息直觀易讀，多按鍵操作，配以 中文顯示界面，使你的操作更簡單，完全根據習慣性的提示界面順序操作，完成系統參數設 置。采用交流伺服電機、精密減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控 制準確的特點。
